Dans le domaine des composants électroniques, la diode 1N4937 se distingue comme un dispositif crucial, en particulier lors de la discussion du phénomène de la sonnerie du circuit. En tant que fournisseur réputé de diodes 1N4937, je suis ravi de me plonger dans le sujet de ce que la sonnerie d'un circuit avec 1N4937 implique, ses causes, ses implications et comment y remédier.
Comprendre la diode 1N4937
Avant de plonger dans le concept de sonnerie de circuit, il est essentiel de comprendre la diode 1N4937 elle-même. Le 1N4937 est une diode de récupération rapide. Les diodes de récupération rapides sont conçues pour passer de l'état conducteur à l'état non conducteur (et vice versa) beaucoup plus rapide que les diodes standard. Cette caractéristique les rend idéaux pour les applications à haute fréquence telles que les alimentations de commutateur - Mode, les onduleurs et d'autres circuits où une commutation rapide est nécessaire. Vous pouvez trouver des informations plus détaillées sur le 1N4937 sur notre1N4937page du produit.
Qu'est-ce que le circuit sonne?
La sonnerie du circuit est un phénomène électrique indésirable caractérisé par des oscillations ou des fluctuations de tension ou de courant dans un circuit. Ces oscillations se produisent généralement après un changement soudain du circuit, comme une ouverture ou une fermeture de commutation, ou une transition de signal. Dans le contexte d'un circuit avec une diode 1N4937, la sonnerie peut se manifester par des pics de tension de fréquence élevés ou des oscillations autour de la tension ou des niveaux de courant attendus.
Le phénomène de sonnerie est souvent représenté par une forme d'onde sinusoïdale amorti. L'amplitude des oscillations diminue progressivement au fil du temps, mais pendant les étapes initiales, les pointes peuvent atteindre des niveaux significatifs. Ces pics peuvent provoquer une variété de problèmes dans un circuit, notamment des interférences électromagnétiques (EMI), des dommages aux composants et un fonctionnement incorrect de dispositifs électroniques sensibles.
Causes de sonnerie dans un circuit avec 1N4937
Plusieurs facteurs peuvent contribuer à la sonnerie du circuit lors de l'utilisation d'une diode 1N4937.
Inductance et capacité
Dans tout circuit électrique, il existe des inductances et des capacités inhérentes. La diode 1N4937, ainsi que d'autres composants du circuit, forme un circuit résonnant LC (inductance - condensateur). Lorsqu'il y a un changement soudain dans le circuit, comme les états de commutation de diode, l'énergie est transférée entre l'inductance et le condensateur, conduisant à des oscillations. Par exemple, l'inductance parasite dans les traces d'une carte de circuit imprimée (PCB) et la capacité de jonction de la diode 1N4937 peuvent se combiner pour créer un circuit résonnant.
Vitesses de commutation rapide
Comme mentionné précédemment, le 1N4937 est une diode de récupération rapide, ce qui signifie qu'il peut changer d'état très rapidement. Cette commutation rapide peut introduire des transitoires à haute fréquence dans le circuit. Lorsque ces transitoires interagissent avec l'inductance et la capacité du circuit, elles peuvent déclencher la sonnerie. Le courant et la tension changeants rapides pendant le processus de commutation peuvent exciter la fréquence de résonance du circuit LC formé par les éléments du circuit.
Caractéristiques de chargement
La nature de la charge connectée au circuit peut également influencer la sonnerie. Si la charge a une impédance élevée ou un composant réactif, il peut affecter la façon dont le circuit répond à la commutation de la diode. Par exemple, une charge capacitive peut stocker et libérer de l'énergie d'une manière qui aggrave l'effet de sonnerie.
Implications de la sonnerie de circuits
La sonnerie du circuit peut avoir plusieurs implications négatives pour un circuit à l'aide d'une diode 1N4937.
Interférence électromagnétique (EMI)
Les oscillations de fréquences élevées associées à la sonnerie peuvent rayonner l'énergie électromagnétique dans l'environnement environnant. Cet EMI peut interférer avec d'autres dispositifs électroniques à proximité, provoquant des dysfonctionnements ou un fonctionnement incorrect. Dans certains cas, il peut même violer les normes de compatibilité électromagnétique (EMC), qui sont des exigences réglementaires pour les produits électroniques.
Dommages aux composants
Les pointes de tension causées par la sonnerie peuvent dépasser la tension nominale de la diode 1N4937 ou d'autres composants du circuit. Au fil du temps, ces tensions excessives peuvent endommager les composants, conduisant à une défaillance prématurée. Par exemple, les pics de tension haute peuvent provoquer une rupture diélectrique dans la jonction de la diode, ce qui le rend inopérable.
Opération de circuit incorrect
La sonnerie peut également perturber le fonctionnement normal du circuit. Les oscillations peuvent introduire du bruit dans le signal, ce qui rend difficile les autres composants du circuit pour interpréter avec précision le signal. Cela peut entraîner un traitement de données incorrect, une sortie instable ou d'autres problèmes de performances.
Atténuation de la sonnerie dans un circuit avec 1N4937
Heureusement, il existe plusieurs stratégies qui peuvent être utilisées pour atténuer la sonnerie des circuits lors de l'utilisation d'une diode 1N4937.
Circuits de snobber
Un circuit de snobber est une technique couramment utilisée pour réduire la sonnerie. Il se compose généralement d'une résistance et d'un condensateur connecté en série ou parallèle à travers la diode. Le circuit de snobber absorbe l'énergie des oscillations de sonnerie, les amortissant. En sélectionnant soigneusement les valeurs de la résistance et du condensateur, le circuit de snobber peut être réglé sur la fréquence de résonance du circuit, réduisant efficacement l'amplitude de la sonnerie.
Optimisation de mise en page PCB
La disposition de la carte de circuit imprimé peut avoir un impact significatif sur la sonnerie. La minimisation de la longueur des traces peut réduire l'inductance parasite. De plus, une bonne mise à la terre et une conception du plan de puissance peuvent aider à réduire les effets de la sonnerie. Par exemple, l'utilisation d'un plan de sol solide peut fournir un chemin à faible impédance pour le courant de retour, réduisant les chances d'EMI.
Sélection des bons composants
Dans certains cas, le choix de différents composants peut aider à réduire la sonnerie. Par exemple, si la sonnerie est causée par l'interaction entre la diode 1N4937 et une charge particulière, la sélection d'une charge différente avec une caractéristique d'impédance plus favorable peut réduire la sonnerie. De plus, l'utilisation de diodes avec différentes caractéristiques de commutation ou des capacités de jonction inférieures peut également aider à atténuer le problème.
Comparaison avec des diodes similaires

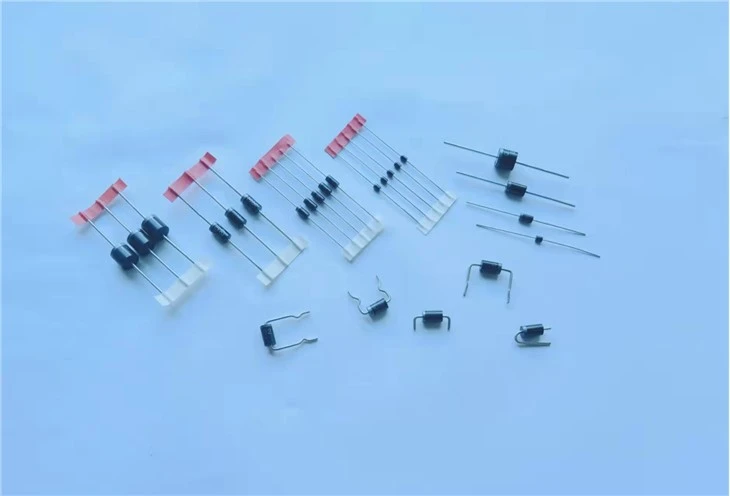

Il vaut la peine de comparer le 1N4937 avec d'autres diodes de récupération rapides similaires telles queFR107etFR307. Bien que ces diodes partagent certaines similitudes avec le 1N4937, elles peuvent avoir des vitesses de commutation différentes, des cotes de tension et des capacités de jonction. Ces différences peuvent affecter la probabilité et la gravité de la sonnerie du circuit.
Les FR107 et FR307 sont également des diodes de récupération rapides, mais elles peuvent être plus adaptées à différentes applications en fonction des exigences spécifiques du circuit. Par exemple, si un circuit nécessite une cote de tension inférieure et une vitesse de commutation différente, le FR107 peut être un meilleur choix. Comprendre ces différences peut aider à sélectionner la diode la plus appropriée pour une application particulière et à minimiser le risque de sonnerie de circuit.
Conclusion
En conclusion, la sonnerie du circuit est une considération importante lors de l'utilisation d'une diode 1N4937 dans un circuit électrique. Comprendre les causes et les implications de la sonnerie, ainsi que les stratégies pour l'atténuer, est crucial pour assurer le fonctionnement fiable du circuit. En tant que fournisseur de diodes 1N4937, nous nous engageons à fournir des produits de haute qualité et un support technique pour aider nos clients à relever ces défis.
Si vous êtes intéressé à acheter des diodes 1N4937 ou à avoir des questions concernant la conception de circuits et l'atténuation de la sonnerie, n'hésitez pas à nous contacter pour une discussion plus approfondie et des achats. Notre équipe d'experts est prête à vous aider à trouver les meilleures solutions pour vos besoins spécifiques.
Références
- Dorf, RC et Svoboda, JA (2018). Introduction aux circuits électriques. Wiley.
- Schilling, DL et Belove, C. (1979). Circuits électroniques: discrets et intégrés. McGraw - Hill.
- Horowitz, P. et Hill, W. (2015). L'art de l'électronique. Cambridge University Press.
